Opis urządzenia i przeznaczenie
EMIL Piko „End Module In Linie” został zaprojektowany jako urządzenie
podległe dla serownika ASOO3. EMIL Piko umożliwia załączanie obwodów oświetlenia, włączanie/wyłączanie urządzeń elektrycznych, sterowanie stycznikami, elektrozaworami itp. Załączanie może odbywać się poprzez wbudowany przekaźnik ze stykami bezpotencjałowymi. Sterowanie EMIL Piko realizowane jest za pomocą RS-485 z dedykowanym protokołem sterującym. EMIL Piko zapewnia połączenie pomiędzy ASOO3, a urządzeniami elektrycznymi podłączonymi do niego. Dzięki miniaturowym rozmiarom umożliwia realizowanie wymagających projektów. Urządzenie zostało zaprojektowane w celu osiągnięcia MTBF 216 000h (25 lat) ze współczynnikiem awaryjności 0,055% w skali roku.
| Parametry elektryczne |
|---|
| Zasilanie | 16-30VDC |
| Pobór prądu (przekaźnik wyłączony) |
50 mA (24VDC) |
| Pobór prądu (przekaźnik włączony) |
100 mA (24VDC) |
| Chwilowy pobór prądu MAX | 120 mA (24VDC) |
| Dane styków wbudowanego przekaźnika |
|---|
| Prąd znamionowy AC | 10A/230VAC |
| Prąd znamionowy DC | 10A/240VDC |
| Maksymalne napięcie zestyków |
250VAC |
| Maksymalna moc łączeniowa |
2000 W |
| Parametry mechaniczne |
|---|
| Obudowa wymiary | 20x20x20 mm |
| Zaciski łączeniowe | przewody 1,5 mm² |
| Waga | 0,1 kg |
| Parametry środowiskowe |
|---|
| Temperatura pracy | Od -35°C do +70°C |
| Temperatura składowania | -40-80°C |
| Stopień szczelności | IP20 |
| Wilgotność względna (bez kondensacji) |
90% |
EMIL 3 standardowo posiada następujące cechy:
- 1 bezpotencjałowe wyjście przekaźnikowe NO o obciążalności 10A/250VAC
- interfejs RS-485 bez izolacji optycznej
- wbudowany czujnik temperatury
- sygnalizacja optyczna stanu pracy urządzenia
- napięcie zasilania 19-30VDC
Normy zastosowane podczas projektowania i produkcji modułu EMIL Piko:
- PN-EN 61010-1:2011
- PN-EN 61000-6-3:2008
- PN-EN 62368-1:2015-03
- PN-EN 60601-1:2011
- PN-EN IEC 61000-6-2:2019-04
- PN-EN 61000-6-3:2008/A1:2012
- PN-EN 50130-4
- ETSI EN 300 330-1
- ETSI EN 300 330-2
- EMC 2014/30/UE
- LVD 2014/35/UE
- REACH/2006/1907
- RED/2014/53/UE
- RoHS/2011/65/UE
Do pobrania:
EMIL Piko DTR

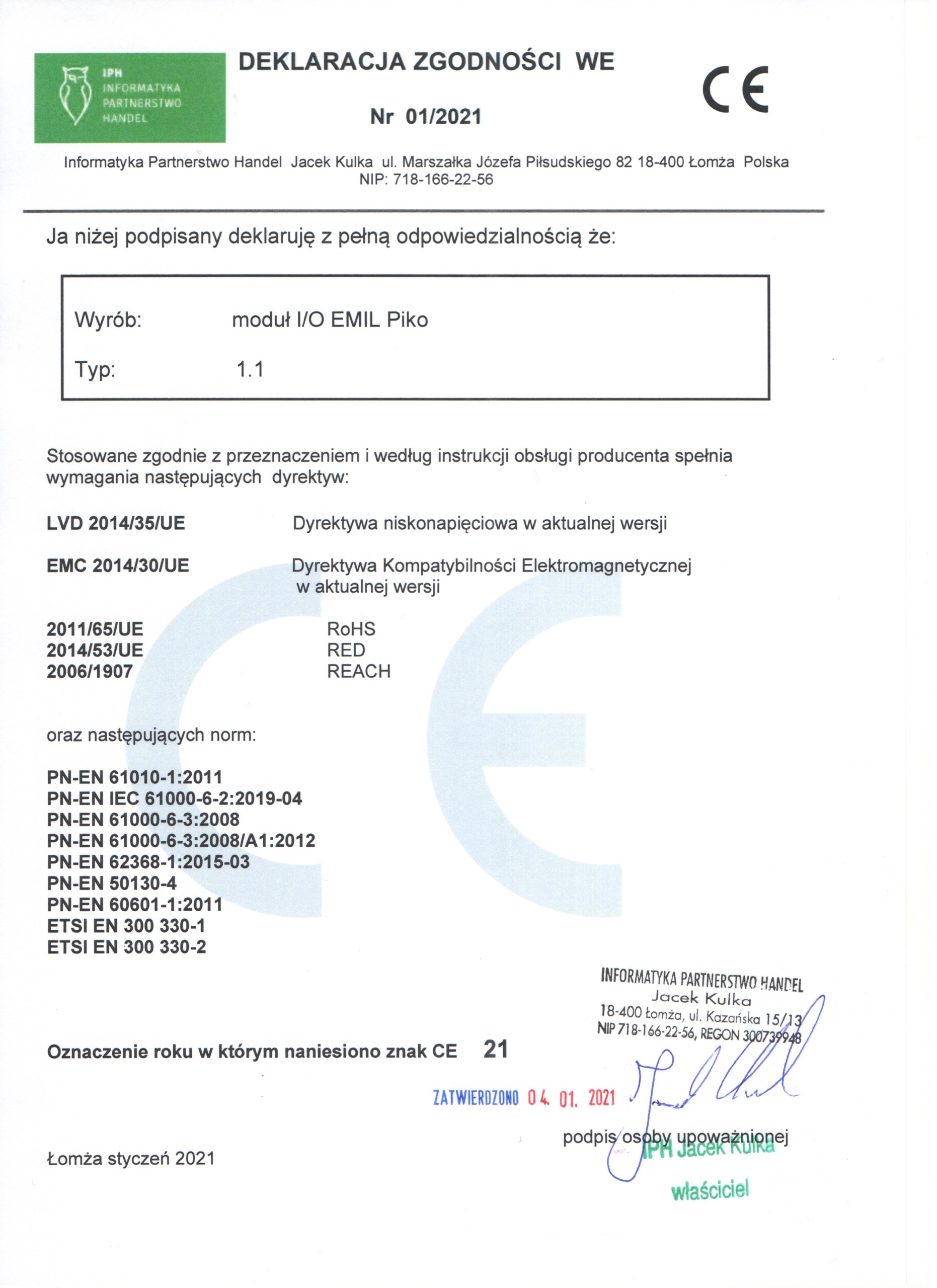

Deklaracja CE
